锥齿轮箱 – lt-actuation.com

用于可靠多圈传动的精密伞齿轮阀门驱动

力通设计和制造的锥齿轮箱专为多回转阀应用中的高扭矩传输和长使用寿命而设计。这些齿轮箱经久耐用、精度高，广泛应用于石油天然气、发电、水处理和工业系统等领域.

材料选项：球墨铸铁（QT）| 碳钢（WCB）| 不锈钢 | 特种合金
系列：BA（手动）和DBA（电动）多圈阀
单级和双级配置均可实现高扭矩输出
IP67 防水标准（可根据要求提供 IP68）
通过 ISO 9001 认证的生产制造及性能测试

产品介绍

目前，我们有三款伞齿轮齿轮箱，分别是BA, DBA, BA+SS系列. BA和BA+SS系列用于手动操作, DBA系列用于配电动阀门驱动装置

产品定制

产品特征

型号齐全，每款型号均可选配单级或双级，以提供更好的选择。
法兰连接符合 ISO 5211 标准。
默认应用温度：-20°C 至 +120°C。
防水等级：IP65。
操作输入方式多种多样：手动、带锁定装置的手动、链轮或执行器。
采用执行器法兰 ISO5210 F 系列上法兰或 JB2920 进行法兰连接。
轴键、平孔、方螺纹、梯形螺纹可选，用于与阀门连接。
多圈齿轮箱螺母材料可选D-2、H62、QAL 9-4、延展性材料或特殊材料。
茎部保护器长度可根据客户要求定制。
阀门安装法兰可定制为三爪式，如 JB 2920。
标准手轮材质为焊接钢管，可选配铸钢手轮。

伞齿轮材料表

S/N	名称	可选材质
S/N	名称	国标	美标
1	箱体	GB/T12227 QT450-10 GB/T12229 WCB	ASTMA53665-45-12 ASTMA216 WCR
2	O 型圈	NBR	NBR
3	轴承	GB/T18254 GCr15	ASTMA295-52100
4	齿轮盘	GB/T3077 20CrMnTi	Alloy steel
5	传动套	GB/T12227 QT450-10	ASTM A536 65-45-12
6	轴承	GB/T18254 GCr15	ASTM A295-52100
7	O 型圈	NBR	NBR
8	O 型圈	NBR	NBR
9	底座	GB/T12227 QT450-10 B/T12229 WCB	ASTM A536 65-45-12 ASTM A216 WCB
10	螺栓	GB/699 45#	ASTM A29M-1045
11	锥齿轮轴	GB/T699 45#	ASTM A29M-1045
12	平键	GB/T699 45#	ASTM A29M-1045
13	复合套	SF-1	SF-1
14	外卡簧	GB/T93 65Mn	ASTM A29-1566
15	压盖	GB/T12227 QT450-10 B/T12229 WCB	ASTM A536 65-45-12 ASTM A216 WCB
16	手轮	GB/T700 Q235	ASTM A283M Gr.C
17	手轮垫片	GB/T700 Q235	ASTM A283M Gr.C
18	轴承	GB/T18254 GCr15	ASTM A295-52100
19	轴承	GB/T18254 GCr15	ASTM A295-52100
20	O 型圈	NBR	NBR
21	螺栓	GB/699 45#	ASTM A29M-1045
22	螺栓	GB/699 45#	ASTM A29M-1045
23	罩冒	PE	PE
24	阀杆保护罩	GB/T700 Q235	ASTM A283M Gr.C
25	并帽	GB/T700 Q235	ASTM A283M Gr.C
26	并帽	GB/T700 Q235	ASTM A283M Gr.C
27	螺母	GB/T1176 H62 YS/T 649 QAl9-4 ASTMA439 D-2	ASTM C85500 ASTM C61900 ASTM A439 D-2
28	注油塞	GB/T700 Q235	ASTM A283M Gr.C

序号	名称	材质
序号	名称	国标	美标
1	箱体	GB/T12227 QT450-10 GB/T12229 WCB	ASTM A536 65-45-12 ASTM A216 WCB
2	O型圈	NBR	NBR
3	轴承	GB/T18254 GCr15	ASTM A295-52100
4	齿轮盘	GB/T3077 20CrMnTi	Alloy steel
5	传动套	GB/T12227 QT450-10	ASTM A536 65-45-12
6	轴承	GB/T18254 GCr15	ASTM A295-52100
7	O型圈	NBR	NBR
8	O型圈	NBR	NBR
9	底座	GB/T12227 QT450-10 GB/T12229 WCB	ASTM A536 65-45-12 ASTM A216 WCB
10	螺栓	GB/699 45#	ASTM A29M-1045
11	锥齿轮轴	GB/T699 45#	ASTM A29M-1045
12	平键Key	GB/T699 45#	ASTM A29M-1045
13	复合套	SF-1	SF-1
14	外卡簧	GB/T93 65Mn	ASTM A29-1566
15	电动支架	GB/T12227 QT450-10 GB/T12229 WCB	ASTM A536 65-45-12 ASTM A216 WCB
16	轴承	GB/T18254 GCr15	ASTM A295-52100
17	轴承	GB/T18254 GCr15	ASTM A295-52100
18	O型圈	NBR	NBR
19	弹性销	GB/T879.2 65Mn	AIS11066
20	螺栓	GB/699 45#	ASTM A29M-1045
21	罩冒	PE	PE
22	阀杆保护罩	GB/T700 Q235	ASTM A283M Gr.C
23	并帽	GB/T700 Q235	ASTM A283M Gr.C
24	并帽	GB/T700 Q235	ASTM A283M Gr.C
25	螺母	GB/T1176 H62 YS/T 649 QAl9-4 ASTM A439 D-2	ASTM C85500 ASTM C61900 ASTM A439 D-2
26	注油塞	GB/T700 Q235	ASTM A283M Gr.C

伞齿轮参数表

类型	型号	法兰	技术参数							连接法兰				外形尺寸					手轮部分
类型	型号	法兰	速比	输出扭矩 Nm	输入扭矩 Nm	放大系数 M.A ±15%	最大螺杆 mm	最大推力 KN	D1	D2	N×M-DP	D3	H	H1	H2	H3	L2	PD	KEY	M
A	BA00	F14	3.25:1	500	180	2.8	38	127	100	140	4×M16-24	175	3	58	76	124	259	25	8	305
	BA0	F16	4:1	850	250	3.4	44	141	130	165	4×M20-30	210	3	70	84	133	274	25	8	410
	BA0A	F16	4.3:1	1200	335	3.6	52	268	130	165	4×M20-30	210	3	67	92	143	289	25	8	410
	BA0A	F20	4.3:1	1200	335	3.6	52	268	160	200	8×M16-24	245	4	64	89	140	289	25	8	410
	BA1	F25	5:1	1700	405	4.2	57	268	200	254	8×M16-24	295	4	80	95	164	335	32	10	460
	BA2	F30	6:1	3000	590	5.1	70	308	230	298	8×M20-30	350	4	105	135	210	413	32	10	610
B	BA00-1SS	F14	11.5:1	500	60	8.3	38	127	100	140	4×M16-24	175	3	58	76	124	335	25	8	305
	BA0-1SS	F16	14.1:1	1200	120	10.1	44	141	130	165	4×M20-30	210	3	70	84	133	350	25	8	410
	BA1-1SS	F25	19:1	2250	165	13.7	57	268	200	254	8×M16-24	295	4	80	95	164	439	25	8	460
	BA2-1SS	F30	27.2:1	4500	230	19.6	70	308	230	298	8×M20-30	350	4	105	135	210	522	32	10	610
	BA3-1SS	F35	42.9:1	6500	210	31	85	450	260	356	8×M30-45	415	5	149	154	259	604	32	10	610
	BA3B-1SS	F35	42.9:1	9000	290	31	115	865	260	356	8×M30-45	415	5	170	164	305	604	32	10	610
	BA4-1SS	F40	48:1	14000	403	34.7	125	1400	300	406	8×M36-54	475	5	210	193	341	719	32	10	710

类型	型号	技术参数								连接法兰					外形尺寸			可选电动法兰号
类型	型号	输出扭矩 Nm	输入扭矩 Nm	机械效率 ±15%	标配速比	可选速比范围	法兰	最大螺杆 mm	最大推力 KN	D1	D2	NxM-DP	D3	H	H1	H2	H3	ISO5210 flange	JB 2920 flange
A	DBA00	500	180	0.85	3.25:1	/	F14	38	127	100	140	4×M16-24	175	3	58	76	124	F10 F14	2 3
B	DBA00-1SS	500	60	0.72	11.5:1	6.6~11.5	F14	38	127	100	140	4×M16-24	175	3	58	76	124	F10	2
A	DBA0	850	250	0.85	4:1	/	F16	44	141	130	165	4×M20-30	210	3	70	84	133	F10 F14	2 3
B	DBA0-1SS	850	85	0.72	14.1:1	8.1~14.1	F16	44	141	130	165	4×M20-30	210	3	70	84	133	F10	2
A	DBA0A	1200	330	0.85	4.3:1	/	F16	52	268	130	165	4×M20-30	210	3	67	92	143	F10 F14	2 3
A	DBA0A	1200	330	0.85	4.3:1	/	F20	52	268	160	200	8×M16-24	245	4	64	89	140	F10 F14	2 3
A	DBA1	2250	590	0.85	4.5:1	5:1	F25	57	268	200	254	8×M16-24	295	4	80	95	164	F10 F14 F16	2 3 4
B	DBA1-1SS	2250	165	0.72	19:1	10.4~37	F25	57	268	200	254	8×M16-24	295	4	80	95	164	F10 F14	2 3
A	DBA2	4500	1020	0.85	5.22:1	6:1	F30	70	308	230	298	8×M20-30	350	4	105	135	210	F14 F16 F25	3 4 5
B	DBA2-1SS	4500	230	0.72	27.2:1	15~59.7	F30	70	308	230	298	8×M20-30	350	4	105	135	210	F10 F14	2 3
A	DBA3	6500	1350	0.85	5.67:1	7:1	F35	85	402	260	356	8×M30-45	415	5	149	154	259	F14 F16 F25	3 4 5
B	DBA3-1SS	6500	210	0.72	42.9:1	18~89.5	F35	85	402	260	356	8×M30-45	415	5	149	154	259	F10 F14 F16	2 3 4
A	DBA3B	9000	1870	0.85	5.67:1	/	F35	115	865	260	356	8×M30-45	415	5	170	164	305	F14 F16 F25	3 4 5
B	DBA3B-1SS	9000	290	0.72	42.9:1	18~89.5	F35	115	865	260	356	8×M30-45	415	5	170	164	305	F10 F14 F16	2 3 4
A	DBA4	14000	2600	0.85	6.33:1	/	F40	125	1400	300	406	8×M36-54	475	5	210	193	341	F16 F25 F30	4 5 7
B	DBA4-1SS	14000	403	0.72	48:1	20~100	F40	125	1400	300	406	8×M36-54	475	5	210	193	341	F10 F14 F16	2 3 4

为什么选择力通斜面变速箱?

力通伞齿轮箱专为高扭矩传输和长使用寿命而设计，结合了精密制造、坚固的材料和严格的质量控制，以确保在要求苛刻的多回转阀门应用中的可靠性能。

精密齿轮制造

先进的数控加工技术确保锥齿轮精确对准、传动平稳，并在所有工况下实现一致的扭矩输出。

高扭矩传动

优化的锥齿轮设计可实现高效的扭矩传递，使其成为多圈阀门和重型工业操作的理想选择。

ISO 9001:2015质量体系

涵盖设计、生产和测试的全面质量管理体系，以确保产品性能可靠稳定。

灵活的材料选择

可提供球墨铸铁、碳钢、不锈钢和特殊材料，以满足各种环境和腐蚀要求。

稳健的结构设计

坚固的外壳和加固的内部组件提供了高承载能力和在连续运行下的耐用性。

全面工厂测试

每台设备都经过扭矩、耐久性和性能测试，以确保其在工业环境中的可靠性和长期运行。

典型应用及兼容性阀门类型

典型行业

石油和天然气：管道、井口、炼油厂
发电：蒸汽系统和冷却水系统
化学和石油化工加工
水和污水处理厂
海洋和近海设施
采矿和重工业设施
基础设施和公用设施系统

兼容的阀门类型

闸阀（多圈操作）
球阀
板式闸阀
刀闸阀
压力钢管阀门
螺杆式阀门
大直径工业阀门

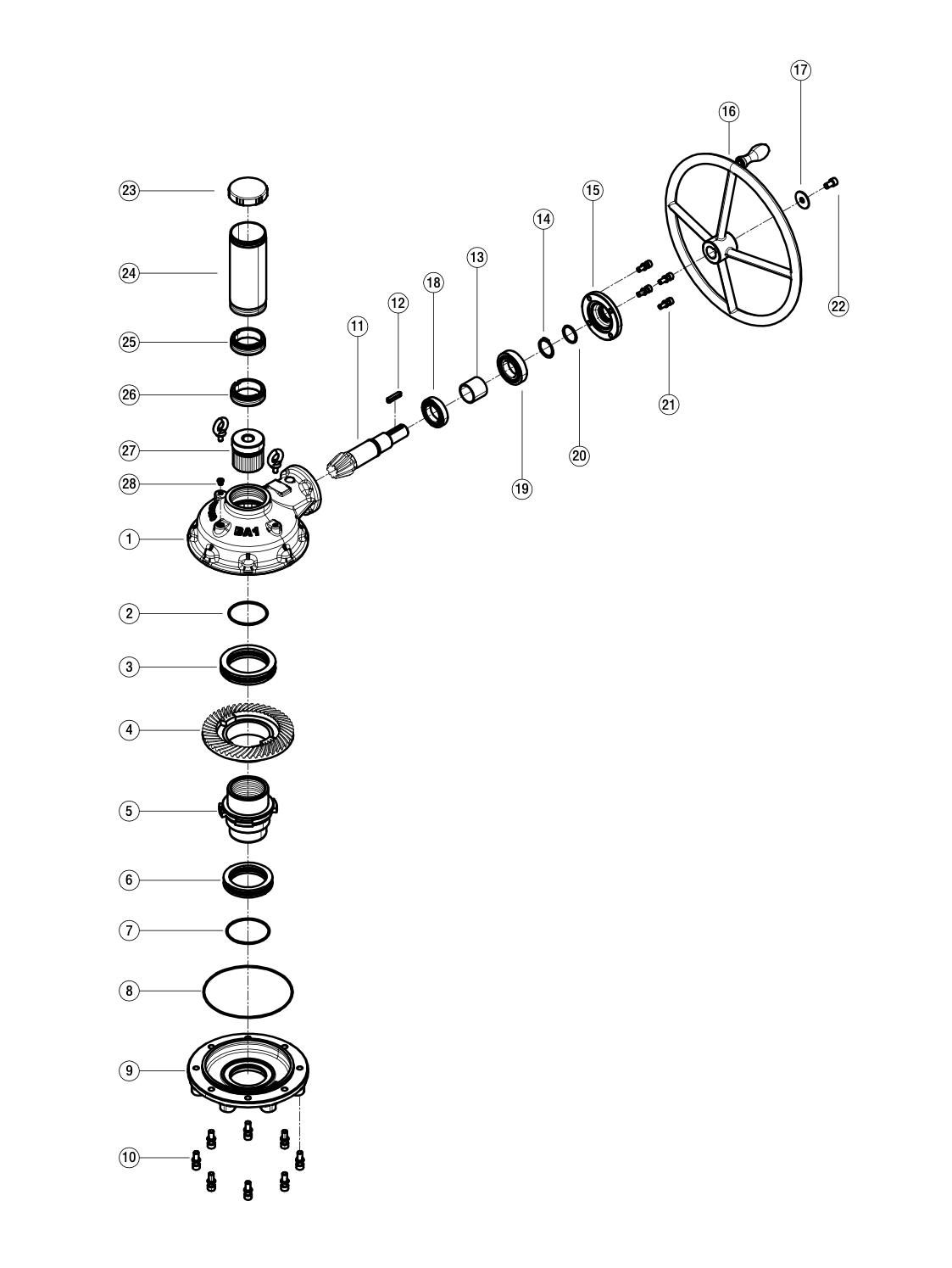

爆炸图

常见问题解答 – 斜面变速箱

Q1: 伞齿轮箱用于哪些类型的阀门？

锥齿轮箱专为多圈阀门而设计，例如闸阀、截止阀和其他需要高扭矩和精确控制的直线运动阀门。

Q2: BA系列和DBA系列有什么区别？

BA系列阀门设计用于手动操作，可通过手轮控制；而DBA系列阀门则配置为电动阀门，并支持与自动化系统的执行器集成。

Q3: 该伞齿轮系列涵盖的扭矩范围是多少？

根据型号和配置的不同，锥齿轮系列通常涵盖从大约 500 Nm 到 14,000 Nm 的扭矩范围。

Q4: 伞齿轮与电动执行器兼容吗？

是的，DBA系列齿轮箱按照ISO标准设计，可轻松与电动执行器集成，实现阀门的自动化操作。.

Q5:伞齿轮可以使用哪些材料？

标准材料包括球墨铸铁和碳钢，另可选用不锈钢和特殊合金，适用于腐蚀性或极端环境。.

Q6: 伞齿轮可以根据特定应用进行定制吗？

是的，定制选项包括齿轮比、法兰尺寸、材料、密封等级以及其他规格，以满足项目特定要求。

与力通合作阀门

力通是一家值得信赖的高品质工业蜗轮减速机、锥轮减速机和阀门驱动解决方案制造商。凭借先进的制造能力和对定制化服务的重视，我们为各种工业应用提供可靠耐用的产品。

凭借多年的工程技术专长和严格的质量控制体系，我们致力于为全球合作伙伴提供稳定的性能、快速的响应和可靠的支持。

准备好了开始使用?

借助先进工业技术提升您的运营效率。立即联系我们，获取满足您需求的可靠、精密工程解决方案。
